GM8036-II 光譜分析儀
GM8036-II 激光掃描光譜分析儀是PC機控制的無源器件測試和光譜分析系統，主要用于粗波分復用CWDM元件、精密波分復用DWDM元件測試，GFF、Interleaver、WSS、AWG & PLC 元件、光放大器EDFA、DWDM系統和其它通用的光纖的光學測量和應用。該系統可擴展多通道光功率計，形成一個具有高波長精度，快速掃描功能的可調諧激光光源測試系統平臺。

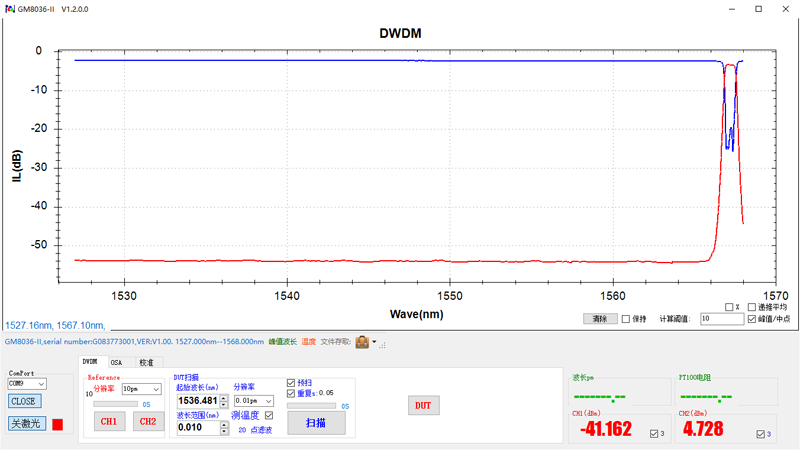

GM8036-II配備了PC機測試軟件，可以按照客戶需要，靈活地搭建測試模板并創建測試報告。在無源器件進行排列和監視過程中，它是一個良好的測試平臺。GM8036的快速掃描功能可以直接顯示產品的光譜，內置的可調諧光源和功率計可單獨使用，也可聯合使用，實現掃描光譜分析儀的功能。
技術規格 Specification
|
型號 Model # |
GM8036 |
|
可調諧激光光源 Tunable Laser Source |
|
|
波長范圍 Wavelength range |
1527.00 to 1568.00 nm |
|
輸出功率Output Power |
>= 5mW |
|
波長分辨率 Wavelength resolution |
1.0 pm/0.01pm |
|
絕對波長精度 Absolute wavelength accuracy |
+/- 10 pm, tpy. < 5 pm |
|
相對波長精度 Relative wavelength accuracy |
+/- 5 pm, Typ. +/- 2 pm |
|
波長重復性 Wavelength repeatability |
+/- 3 pm, typ. +/- 1 pm |
|
波長穩定性 Wavelength stability |
<= +/- 5 pm (恒溫24小時下, 24 hrs at constant temperature) |
|
調諧速度 Tuning speed |
<= 2 ms per step |
|
功率穩定性 Power stability |
< +/- 0.1 dB, 24 hours. |
|
功率重復性 Power repeatability |
+/- 0.05 dB |
|
功率線性度 Power linearity |
+/- 0.3 dB |
|
功率波長平整度 Power flatness versus wavelength |
0.3 dB; typ., 0.05dB. |
|
邊模抑制比 Side-mode Suppression ratio |
>= 43 dBc |
|
相對噪聲強度 Relative intensity noise |
< -135 dB |
|
光功率計 Power Meter |
|
|
波長范圍 Wavelength Range |
850 nm to 1620 nm |
|
功率測量范圍 Power Measurement Range |
+10 dBm to -65 dBm |
|
功率精度 Power Accuracy |
< +/- 4% |
|
功率重復性 Power repeatability |
< 0.1 dB |
|
掃描功能 Sweep Function |
|
|
掃描模式 Sweep Mode |
快速連續光譜掃描 Fast Continue Spectrum Sweep |
|
分辨率 Resolution |
1 pm / 0.01pm |
|
掃描速度 Sweep speed |
<10s(10pm,41nm) |
|
精度 Accuracy |
5 pm |
|
功率顯示 Power Display |
峰值功率顯示 Peak Power Display |
|
中心波長功能 Center Wavelength Function |
3dB 向下中心波長顯示 3dB Down Center Wavelength Display |
|
參考功能 Reference Function |
Testing Reference Setup |
|
|
|
|
電源功率 Power Adaptor Power |
AC 100 - 240 V ± 10%, 48 - 66 Hz, 100 VA max. |
|
顯示界面 Display |
PC Interface. |
|
存儲溫度 Storage temperature |
−40°C to +80°C |
|
工作溫度 Operating temperature |
0°C to +45°C |
|
外形尺寸 Dimensions(W*H*L) |
80mm*166mm*250mm |
|
重量 Weight |
2kg |
