GM82011P8-PC-V 八通道光功率計
日期：2017-02-22 點擊：19857

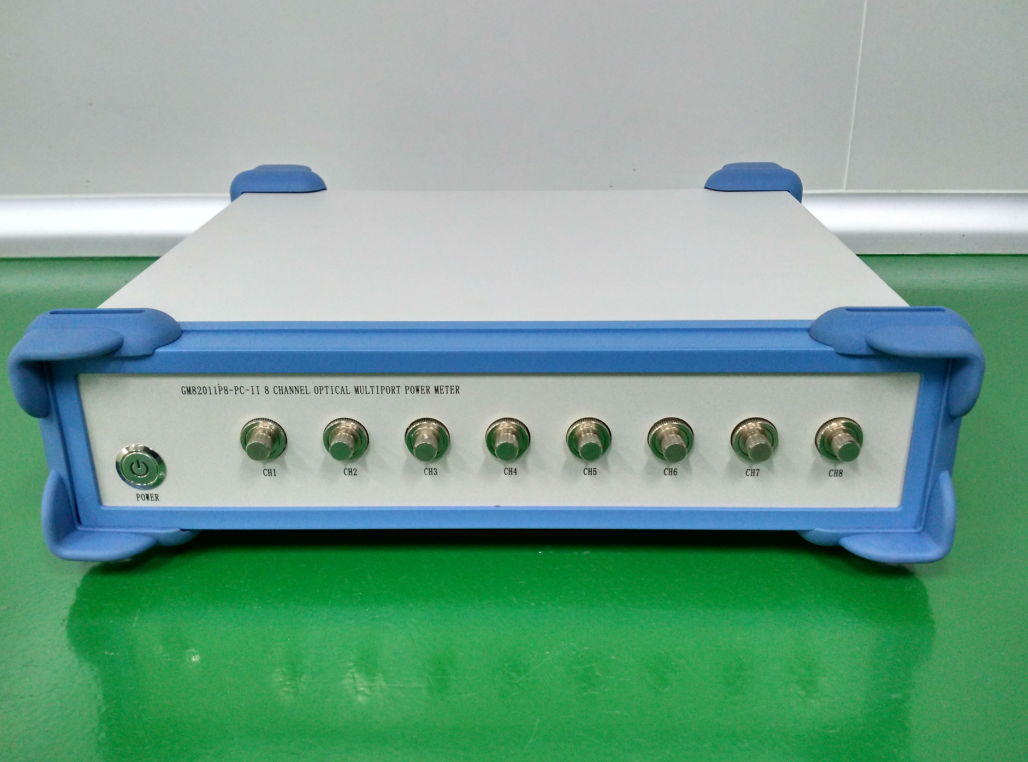

GM82011P8-PC-V
八 通 道 光 功 率 計
概 述
GM82011P8通道光功率計是一款由PC機控制的、針對所有多端口無源器件功率測量的儀器，當然也可同時測試多個單端口器件。儀器主要用于多通道的精密波分復用DWDM元件測試、多路復用器、PON分路器、波長選擇開關（WSS）、可重構光分差復用器ROADM、光波導光柵陣列AWG元件和平面光波導PLC元件及模塊，以及其它常用的多端口光纖的光學測量和應用。該系統可以擴展集成可調諧激光光源，光衰減器以及偏振控制器，形成一個高性能的無源器件和模塊的自動測試系統平臺。
性 能
高精度，寬動態功率范圍
數據獲取和傳輸?shù)诫娔X速度快
多通道功率計同時測量功能
結構緊湊
通過USB/以太網接口連接到電腦
價格實惠
應 用
PLC, AWG, WSS, ROADM多端口器件和模塊的測量
光纖光柵傳感器應用
偏振膜色散PMD 和偏振相關損耗 PDL的測量
可集成到一個無源光纖器件測量系統中
技 術 規 格
|
產品型號 |
GM82011P8_V |
|
通道數量 |
8 通道 |
|
工作波長 |
850 ~ 1700 nm |
|
功率測量范圍 |
+ 3 ~ -80 dBm |
|
平均采樣時間 |
0.001 mS ~ 1000 mS |
|
動態范圍 PM range -57 dBm -37 dBm -17 dBm +3 dBm |
Typ. >23dB Typ. >23dB Typ. >23dB Typ. >23dB |
|
噪聲（15000個數據點） PM range -57 dBm -37 dBm -17 dBm +3 dBm |
平均采樣時間 1uS 50uS Typ.. <0.05dB <0.03dB Typ.. <0.04dB <0.02dB Typ.. <0.03dB <0.01dB Typ. <0.03dB <0.007dB
|
|
應用光纖類型 |
Standard SM and MM up to 62.5 um core size |
|
絕對精度 |
+/- 4% (1200 nm ~ 1610 nm) |
|
相對精度 |
< 0.02 dB Typical |
|
功率線性度 |
<= +/- 0.06 dB (1200 nm ~ 1610 nm, + 0~ -60 dBm) |
|
回?fù)p |
> 40 dB |
|
工作溫度 |
0～ +40℃ |
|
存儲溫度 |
-30～+80℃ |
|
校準周期 |
2年 |
|
電源功率 |
AC 100 - 240 V ± 10%, 50 - 60 Hz, 100 VA max. |
|
顯示界面 |
PC機顯示界面 . |
|
通訊接口 |
USB |
|
濕度 |
<95% R.H. from 0°C to +45°C |
|
外形尺寸 |
標準的1.5U機箱 |
|
重量 |
10.0 lbs |
應 用 軟 件 界 面
