GM8001B光波多功能萬用表
日期：2018-04-27 點擊：15400

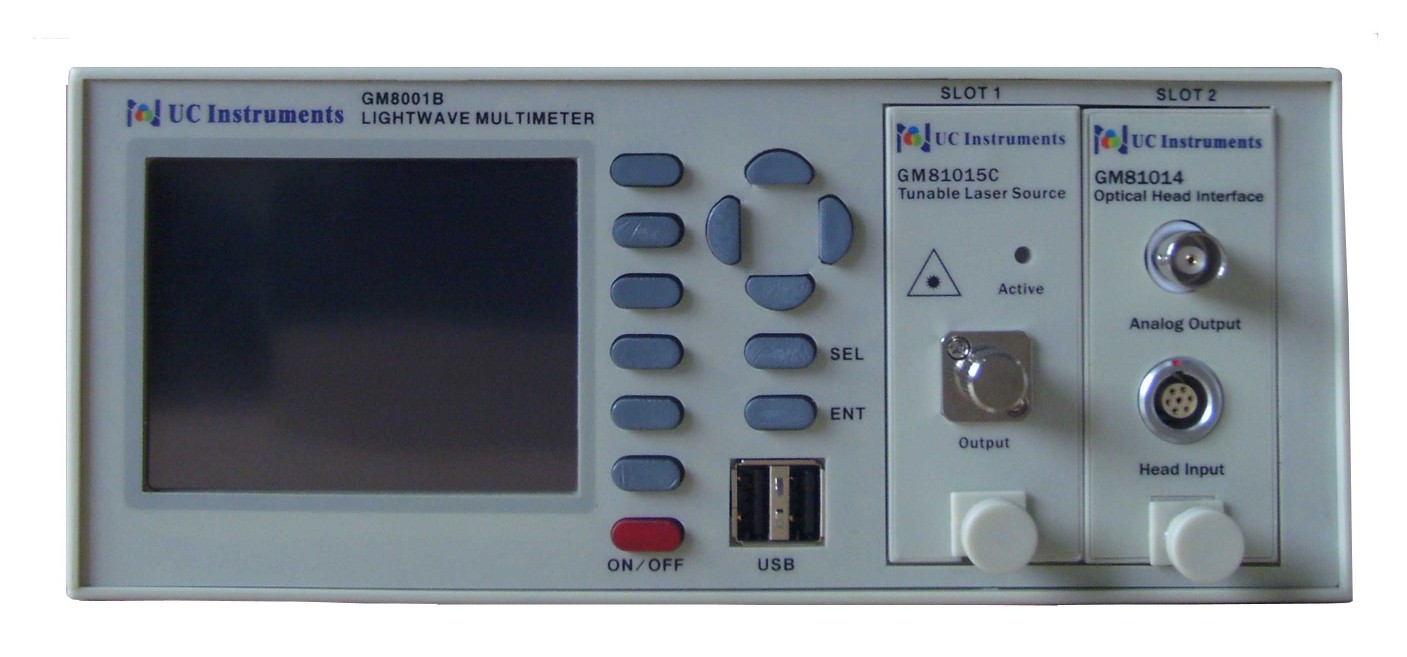

GM8001B光 波 多 功 能 萬 用 表
概 述
GM8001B 光波萬用表系統包括主機和主機所兼容的各型號插入式模塊。
· 單通道或雙通道光功率計模塊
· 單通道或雙通道可調諧激光光源模塊
· 單通道或雙通道可調諧濾光
· 光衰減器模塊
· 單通道或雙通道光譜分析儀模塊
· 光通道監視器
· 損耗測試裝置
· 回?fù)p測試裝置
· 500點/秒可調諧光源全范圍掃描，最小步進值1 pm
· 可配置成一個無源光器件測試系統及記錄測試光譜曲線
性能指標
|
顯示屏 |
320 X 240 點，單色，圖型顯示屏幕, |
|
顯示分辨率 (功率計模塊) |
0.001 dB/dBm，0.001 nW / uW / mW |
|
兼容性 |
GM8001B主機支持所有 GM81xxxxx 系列模塊。 |
|
數據采集存儲器 可選擇數據平均時間 可選擇數據總平均時間 |
16M 位，閃存 取決于模塊的傳感器 20 毫秒 到 23:59:59 小時 |
|
存儲溫度 |
-40℃~ +70℃ |
|
工作溫度 |
0℃~ +45℃, <95% R.H. |
|
電源功率 |
AC 100 - 240 V ± 10%，48 - 66 Hz，100 VA max. |
|
產品尺寸 |
88 mm ×213 mm×318 mm |
|
重量 |
Net3.400 kg |
|
通訊接口 |
RS232, ETHERNET, USB |
|
其它接口 |
支持外接U盤、鍵盤、鼠標 |
|
可接入插槽數 |
2 個模塊插槽 |
GM8001B可兼容的模塊
|
光功率計模塊 |
|
|
型號 |
描述 |
|
GM81002 |
單通道光功率計模塊; +23 to -60 dBm |
|
GM81003 |
雙通道光功率計模塊; +23 to -60 dBm |
|
GM81005 |
單通道光功率計模塊; +3 to -80 dBm |
|
GM81006 |
雙通道光功率計模塊; +3 to -80 dBm |
|
GM81014 + GM83001E |
單通道光功率計模塊+功率計探頭; +3 to -80 dBm |
|
GM81016 + 2XGM83001E |
雙通道光功率計模塊+功率計探頭; +3 to -80 dBm |
|
GM81014 + GM83002 |
單通道光功率計模塊+功率計探頭; ; +23 to -60 dBm |
|
GM81016 + 2XGM83002 |
雙通道光功率計模塊+功率計探頭; +23 to -60 dBm |
|
可調諧激光光源模塊 |
|
|
型號 |
描述 |
|
GM81001C |
C波段可調諧激光光源模塊; 1528.00 nm ~ 1568.00 nm |
|
GM81001L |
L波段可調諧激光光源模塊; 1568.00 nm ~ 1610.00 nm |
|
GM81001CL |
C+L波段可調諧激光光源模塊; 1528.00 nm ~ 1610.00 nm |
|
GM81015C |
C波段快速掃描功能可調諧激光光源模塊; 1525.00 nm ~ 1568.00 nm |
|
GM81015L |
L波段快速掃描功能可調諧激光光源模塊; 1568.00 nm ~ 1610.00 nm |
|
GM81015CL |
C+L波段快速掃描功能可調諧激光光源模塊; 1525.00 nm ~ 1610.00 nm |
|
GM81022C |
高速掃描功能可調諧激光光源模塊; 1525.00 nm ~ 1568.00 nm |
|
GM81022L |
高速掃描功能可調諧激光光源模塊; 1568.00 nm ~ 1610.00 nm |
|
GM81022CL |
高速掃描功能可調諧激光光源模塊; 1525.00 nm ~ 1610.00 nm |
|
光衰減器模塊 |
|
|
型號 Model No. |
描述 Description |
|
GM81007CL |
C + L 波段光衰減器模塊; 0 ~ 40 dB |
|
GM81008 |
光衰減器模塊; 800 nm ~ 1700 nm |
|
可調諧濾光片模塊 |
|
|
型號 |
描述 |
|
GM81010C50 |
C波段50GHz可調諧濾光片模塊; 1528.00 nm ~ 1562.00 nm |
|
GM81010C100 |
C波段100GHz可調諧濾光片模塊; 1528.00 nm ~ 1562.00 nm |
|
GM81010L50 |
L波段50GHz可調諧濾光片模塊; 1567.00 nm ~ 1603.00 nm |
|
GM81010L100 |
L波段100GHz可調諧濾光片模塊; 1567.00 nm ~ 1603.00 nm |
|
GM81010CL50 |
C + L波段50GHz可調諧濾光片模塊; 1528.00 nm ~ 1603.00 nm |
|
GM81010CL100 |
C + L波段100GHz可調諧濾光片模塊; 1528.00 nm ~ 1603.00 nm |
|
光譜分析儀模塊 |
|
|
型號 |
描述 |
|
GM81011C |
C波段光譜分析儀模塊; 1529.00 nm ~ 1562.00nm |
|
GM81011L |
L波段光譜分析儀模塊; 1567.00 nm ~ 1602.00 nm |
|
GM81011CL |
C + L波段光譜分析儀模塊; 1529.00 nm ~1602.00 nm |
|
光通道監視器模塊 |
|
|
型號 |
描述 |
|
GM81012C |
C波段光通道監視器模塊; 1529.00 nm ~ 1562.00 nm |
|
GM81012L |
L波段光通道監視器模塊; 1567.00 nm ~ 1602.00 nm |
|
GM81012CL |
C + L波段光通道監視器模塊; 1529.00 nm ~ 1602.00 nm |
