GM8030 PLC插損/偏振測試系統
概 述
GM8030 PLC插損/偏振測試系統專門設計用來測量1X8, 2X8, 1X16, 2X16, 1X32, 2X 32, 1X 64, 2X64的PLC器件及模塊的插損/偏振相關損耗測量。GM8030提供了16個高性能的光功率計通道，1 X 4光開關，以及內置偏振控制器（可選部件），主要用于多達2 X 64的PLC元件，粗波分復用CWDM元件、高精密波分復用DWDM元件、光波導光柵陣列AWG元件及模塊插損和偏振測試，尤其適用于高通道數的PLC、AWG、CWDM、DWDM元件及模塊的批量生產使用。
特性
l 16通道功率計
l 內置1 X4 光開關
l 內置PDL控制器模塊（可選部件）
l 多通道插損、偏振相關損耗PDL測試
l PC機配置軟件控制功能
應 用
l 元件，模塊和系統測量
l OPM, Interleaver, DPSK, WSS, PLC, AWG 元件和模塊測量
l 光纖傳感器測試
l 光纖測量?jī)x器的檢驗和測試
l 激光掃描光譜分析
l R&D和實驗室應用
技 術 規 格
|
模塊類型 |
GM8030-16 |
|
工作波長 |
1310nm、1490 nm、1550 nm、1610nm (波長可定制) |
|
測試參數 |
插損/偏振/耦合率/通道損耗 |
|
功率計通道 |
16通道 |
|
功率測量范圍 |
+ 3 ~ -80 dBm |
|
應用光纖類型 |
Standard SM and MM up to 62.5 um core size |
|
絕對精度 |
+/- 4% (1200 nm ~ 1610 nm) |
|
相對精度 |
< 0.02 dB Typical |
|
功率線性度 |
<= +/- 0.06 dB (1200 nm ~ 1610 nm, + 0~ -60 dBm) |
|
功率計接口 |
FC/SC/ST/2.5mmUniversal |
|
偏振測量不確定性(可選) |
±0.04 dB |
|
偏振測量重復性(可選) |
±0.01 dB |
|
插損不確定性 |
±0.1 dB |
|
顯示界面 |
應用程序界面顯示 |
|
光輸入接口 |
FC/PC連接器 |
|
通訊接口 |
USB 和RS232 |
|
工作電源 |
AC 100 ~ 240 V,4A |
|
工作溫度 |
0 ~ +40℃ |
|
存儲溫度 |
-30 ~ +80℃ |
|
外形尺寸 |
4U 機箱 |

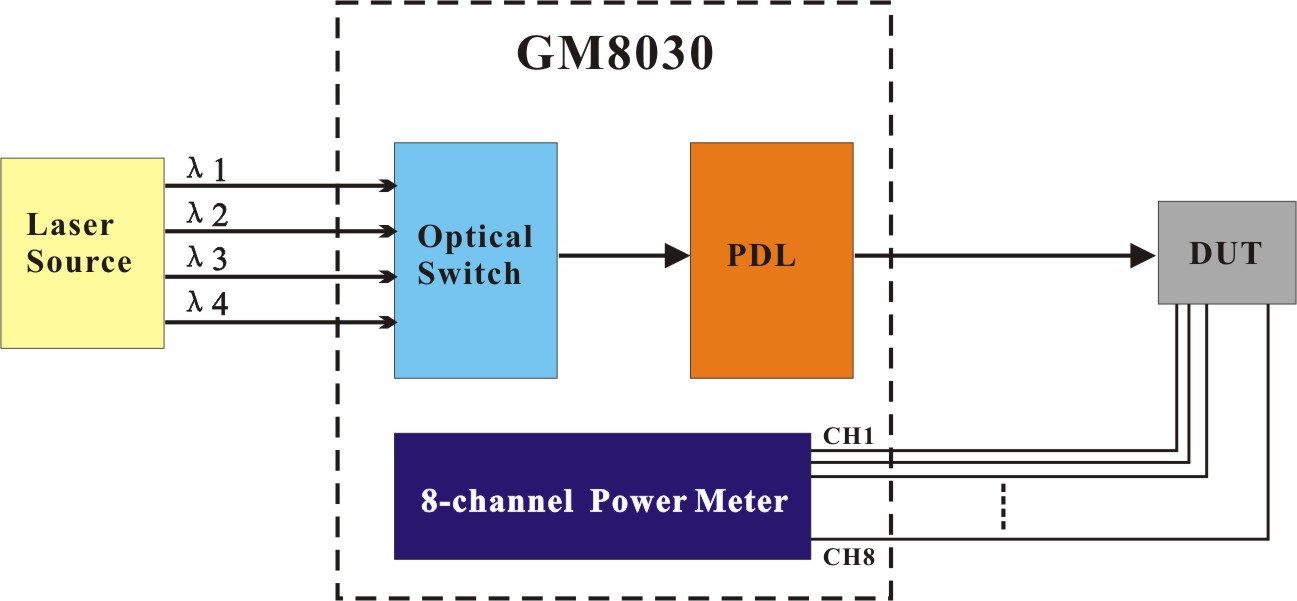

儀器工作原理示意圖
