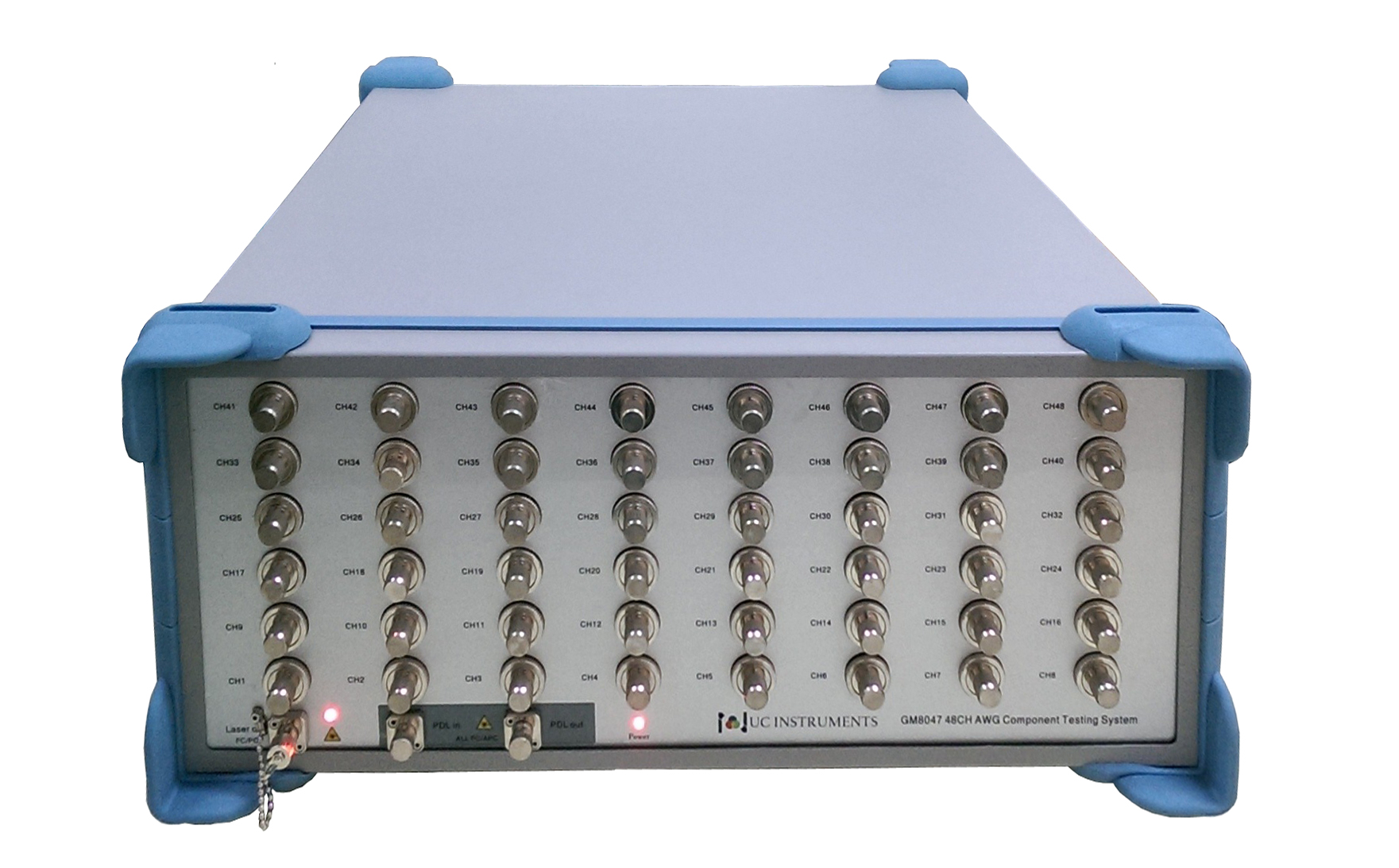

GM8047 AWG測試系統

GM8047 AWG 測試系統簡介

GM8047 AWG測試系統主要用于光波導光柵陣列AWG元件的光學測量和應用，性能優越，經濟實用。

GM8047 AWG測試系統具有性能高、啟動快速和價格實惠的特點。UC Instruments可提供最多48通道的光功率計模塊供選擇，為客戶組建測試系統提供最方便的組合。

GM8047 AWG測試系統內部主要由三個部分組成

1.可調諧激光光源，可通過USB線纜與電腦連接，使用UC Instruments 公司提供的 PC控制軟件進行通訊，形成一個具有精度高，功率大、尺寸小巧、啟動快速和價格實惠的可調諧激光光源測量系統。UC Instruments可提供C 波段、L波段、或 C+L波段的可調諧激光光源模塊供選擇。

2.PDL發生器，主要用于AWG器件的偏振相關損耗測量。PDL發生器的輸入端連接到可調諧激光光源的輸出端，自動快速調節產生相關波長的所有偏振態，并且光插入損耗變化極小。

3.快速多通道功率計，每一個通道的功率計都可以通道通訊口進行獨立的操作，每連續4個通道為一個模塊組，每個組內部含有96kbit的數據存儲器，在快速掃描采集數據時可以一次為每個通道存儲6000個功率計數據點。通過通訊命令可以把這些數據傳輸上PC上進行處理。

性能指標

可調諧激光光源
參數項	C 波段	L 波段	*C+L* 波段
波長范圍	1525.00 to 1568.00 nm	1568.00 to 1610.00 nm	1525.00 to 1610.00 nm
輸出功率	> = 13 dBm	> = 10 dBm	> = 7 dBm
波長分辨率	1.0 pm
絕對波長精度	+/- 10 pm, typ. < 5 pm
相對波長精度	+/- 5 pm, Typ. +/- 2 pm
波長重復性	+/- 2 pm, typ. +/- 1 pm
波長穩定性	<= +/- 2 pm
調諧速度	<= 2 ms per step
功率穩定性	+/- 0.05 dB, 1 小時. Typ., +/- 0.1 dB, 24 小時.
功率重復性	+/- 0.05 dB
功率線性度	+/- 0.3 dB
功率波長平整度	0.3 dB typ., 0.5 dB max.
邊模抑制比	>= 40 dB
相對噪聲強度	< -135 dB
光接口	FC/PC 連接器
PDL發生器
插損	< 0.05 dB
工作波長	1550 ±50nm
輸出偏振角度
內部偏振損耗	< 0.05 dB, 典型值 0.01 dB
擾偏頻率	> 700 kHz
光接口	FC/APC 連接器
快速多通道功率計
探測器類型	InGaAs
通道數量	8 / 16 / 24 / 32 / 40 / 48（訂購時指定）
工作波長范圍	850 ~ 1700 nm
功率測量范圍	+ 3 ~ -85 dBm
應用光纖類型	標準單模和多模光纖，光纖核芯直徑達 62.5 um
絕對精度	+/- 4% (1200 nm ~ 1610 nm)
相對精度	< 0.02 dB 典型值
功率線性度	<= +/- 0.06 dB (1200 nm ~ 1610 nm, + 0~ -60 dBm)
回?fù)p	> 40 dB
校準周期	2 年
光接口	FC/PC連接器

供電電源	AC 100 - 240 V, 50 - 60 Hz
通訊接口	USB
工作溫度	0～ +45℃
儲存溫度	-10～+80℃
整機外形尺寸	170 mm 高,440 mm寬,430 mm厚
