GM8050D 光纖光柵解調儀
日期：2019-09-26 點擊：18258

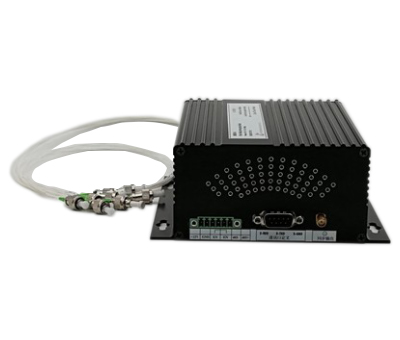

GM8050D
PC控制窄帶寬光纖光柵傳感器解調模塊
GM8050D光纖布拉格光柵傳感器溫度測試系統解調模塊成本低，性能高，可用于各種工程應用和民用。解調模塊由PC機控制操作，可測量高精度，大動態范圍的布拉格光柵傳感器，也具有高精度的光譜分析能力。
GM8050D采用全密封模塊式結構，安裝方便，易于集成。
性能指標
|
產品型號 |
GM8050D |
|
光通道數量 |
4 通道/8通道/16通道 ，可選 |
|
內置可調諧光源波長范圍 |
1535nm ~ 1555nm |
|
內置可調諧光源輸出功率 |
≥ +10dBm (可選 +13dBm） |
|
每路可調諧光源輸出功率 |
≥-6 dBm |
|
反射光檢測動態范圍 |
60 dB |
|
解調波長分辨率 |
0.1 pm |
|
解調速度（跟隨模式） |
≤ 20Hz (單個傳感器) |
|
解調速度（固定模式） |
≤ 2Hz |
|
實時輸出數據 |
波長掃描反射光頻譜 FBG傳感器中心波長、峰值 |
|
觸發信號輸出接口 |
光源波長掃描時輸出脈沖觸發信號，可控制外部擴展的多路光電轉換模塊進行FBG傳感器信號同步采集。 |
|
光通道接口 |
FC/APC適配器 |
|
通訊接口 |
RS232 |
|
供電電源 |
DC +9~+40V |
|
儲存溫度 |
-10 ~ +80 ℃ |
|
工作溫度 |
-5 ~ +55 ℃ |
|
外形尺寸 |
175 x 148 x 63mm (寬高厚，4,8通道)
200 x 150 x 100（16通道）
|
