GM82020B 可調諧光源
日期：2019-09-26 點擊：18167

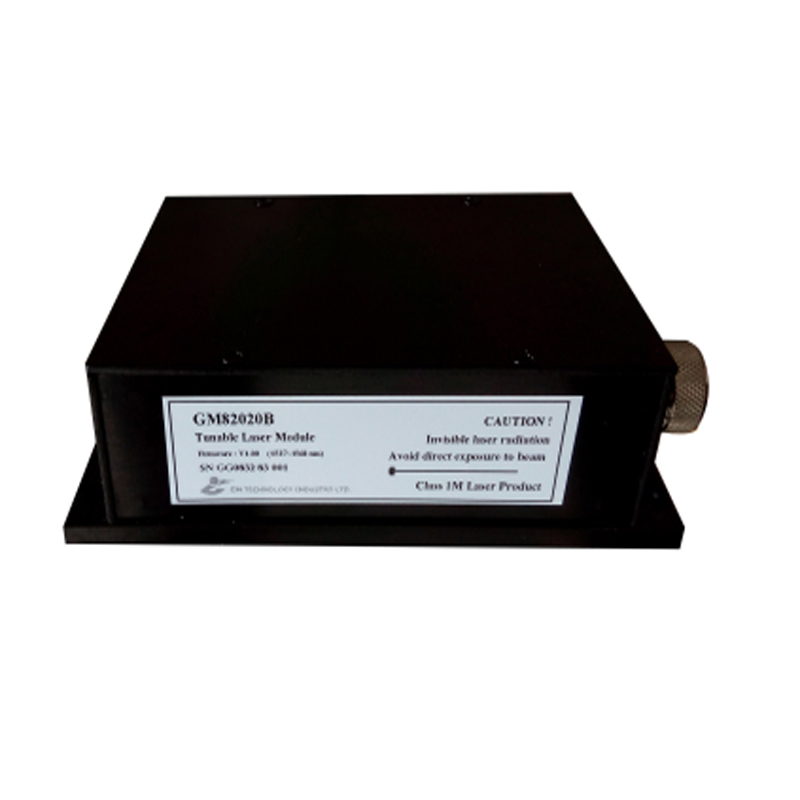

GM82020B
光纖光柵解調儀專用可調諧激光光源模塊
GM82020B系列模塊為可調諧激光光源模塊，具有快速、連續的波長掃描功能。波長掃描速度能夠達到30nm/秒（步長10pm），性能高超。
GM82020快速可調諧激光模塊可通過RS232通訊線與電腦連接，使用UC Instruments公司提供的PC配置軟件進行所有控制操作，形成一個具有精度高，功率大、尺寸小巧、啟動快速的可調諧激光光源測量系統。
GM82020模塊體積小巧，配備單5V供電插座和輸出觸發端口，可以很方便地集成到各種光纖測試、通訊系統里面，尤其適用于光纖光柵傳感器的快速掃描測試。
性能指標
|
產品型號 |
GM8050F |
|
波長范圍 |
1528nm ~ 1568nm |
|
輸出功率 |
≥ +10dBm |
|
解調波長分辨率 |
1.0 pm |
|
絕對波長精度 |
±10pm，典型值：<5pm |
|
相對波長精度 |
±5pm，典型值：±2pm |
| 波長重復性 |
±2pm,典型值：±1pm |
|
調諧速度 |
典型值：≤0.2ms |
|
掃描速度 |
≤30nm/秒（步長10pm） |
| 功率重復性 |
±0.5dB |
|
功率線性度 |
±0.3dB |
|
邊摸抑制比 |
≥45dB |
|
相對噪聲強度 |
<-135dB |
| 光輸出接口 |
PM，F(xiàn)C/PC連接器 |
|
通訊接口 |
RS232 |
| 觸發輸出接口 | BNC觸發 |
|
電源功率 |
5V；3A |
|
啟動電流 |
≤3A |
|
工作電流 |
≤600mA |
|
冷啟動時間 |
≤10秒 |
|
熱啟動時間 |
≤3秒 |
|
外形尺寸 |
40nmX80mmX140mm |
