GM8050B 光纖光柵解調儀
日期：2017-02-22 點擊：25347

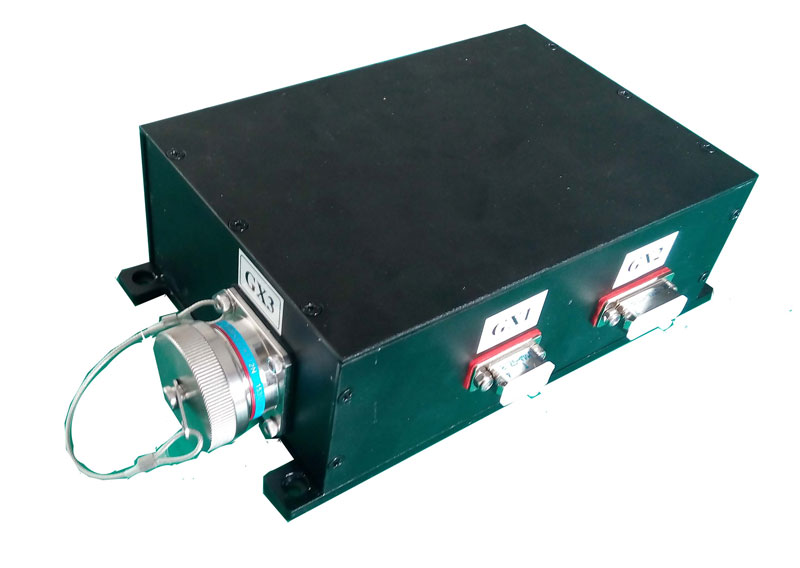

GM8050B
小型光纖光柵解調模塊
概述
GM8050B光纖光柵解調儀內置了快速可調諧激光光源，通過改變可調諧光源的輸出波長，掃描FBG傳感器的反射光強度譜線，計算出FBG傳感器的中心波長，再根據傳感器的波長響應特征參數計算出檢測點的溫度、應力變化等物理參數。 解調模塊的解調性能主要由光源來決定，與傳統的方案相比，快速可調諧激光光源輸出的激光功率密度、波長精度、波長重復性、功率重復性、功率穩定性等指標都具有很大優勢，不需要增加復雜的光路和輔助電路即可實現高精度解調。
GM8050B是一款由PC機控制的多通道的小型光纖光柵傳感器解調模塊，它可與隨機配送軟件，PC機、以及外部設備組成一個布拉格光柵傳感器解調系統和高精度的光譜分析系統。該解調模塊可適用于多種類型的光柵傳感器，系統根據光柵傳感器針對不同的溫度條件所作出的反應，畫出一個清楚完整的光譜圖形，而不僅僅是只顯示出在中心波長的偏移量。
GM8050B光纖布拉格光柵傳感器溫度測試系統解調模塊成本低，性能髙，可用于各種工程應用和民用。解調模塊由PC機控制操作，可測量高精度，大動態范圍的布拉格光柵傳感器，也具有高精度的光譜分析能力。
GM8050B采用全密封模塊式結構，安裝方便，易于集成。
性能指標
型號Model#
GM8050B
光通道數Optical Channel
numbers
4通道/ 8通道/12通道，可選
4channels/8channels
/12channels,choosable
內置可調諧光源波長范圍 Build-in
Laser Wavelength range
1527nm 〜1568nm
內罝可調諧光源輸出功率 Build-in
Laser Output Power
≥ +10dBm (可選 +13dBm〉
每路可調諧光源輸出功率 Channel
Laser Output Power
≥0dBm（8通道）
反射光檢測動態范圍
Photo SensorDynamicRange
60 dB
解調波長分辨率
Interrogating Wavelength resolution
0.1 pm
解調速度（跟隨模式）
Interrogating speed (following mode)
≤20Hz （單個傳感器） Single Sensor
解調速度（固定模式）
Interrogating speed (constant mode)
≤ 2Hz
實時輸出數據The real time
output data
波長掃描反射光譜FBG傳感器中心波長、峰值
Wavelength andpeakofFBGsensor center
觸發信號輸出接口 Trigger
Signal Output Port
光源波長掃描時輸出脈沖觸發信號，可控制外部擴展的多路光電轉換模塊進行FBG傳感器信號同步采集
光通道接口 Optical
Interface
FC/APC適配器
通訊接口 Communication
Interface
RS232
供電電源Power supply
DC +9~+40V
儲存溫度 Storage
temperature
-10〜+80℃
工作溫度 Operating
temperature
-5〜+55℃
外形尺寸 Overall
Dimensions
200 x 120 x 65 mm
