GM8050C 光纖光柵解調儀
日期：2017-02-22 點擊：31980

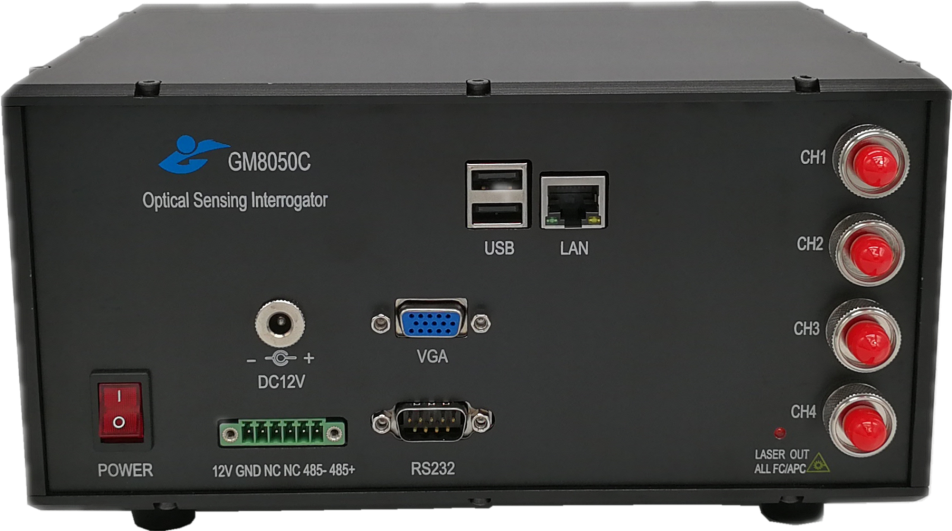

GM8050C
光纖光柵傳感解調儀
GM8050C光纖光柵解調儀是為測量低速變化，像應力、溫度和壓力等參數而設計的。1-20Hz的掃描頻率，可允許在一根光纖上同時連接32個FBG傳感器。同時，GM8050C也可隨時擴展到16/24/32/64個光學通道。GM8050C仍是基于可調諧激光器的解調技術，非常適合長期監測使用。GM8050C也是一.款設計非常精巧的儀器，使用非常方便，只有兩公斤，特別適合在野外測試。
技 術 規 格
|
光學指標 |
|
||
|
光學通道數 |
4 |
8 |
|
|
波長范圍 |
1528~1568nm |
||
|
解調精度 |
0.1pm |
||
|
輸出光功率 |
>0dBm |
>-3dBm |
|
|
波長分辨率 |
0.01 pm |
||
|
穩定性 |
0.1pm |
||
|
重復性 |
0.2 pm |
||
|
動態范圍(1) |
60dB(典型值) |
||
|
典型光柵要求 |
切趾，反射率﹥70%，帶寬﹤0.25nm |
||
|
掃描頻率 |
1Hz（全波段），20Hz（單個傳感器） |
||
|
最高采樣速率 |
873KHZ |
||
|
光學接頭 |
FC/APC |
||
|
光譜功能 |
全光譜 |
||
|
測試距離 |
60KM |
||
|
電氣指標 |
|
||
|
電源供應 |
+7~36VDC（可外接蓄電池） |
||
|
功耗 |
<20W（典型值<5W） |
||
|
外部數據傳輸接口 |
以太網TELNET/，RS232，RS485 |
||
|
人機接口 |
顯示：HDMI/VGA，鍵盤鼠標：USB， |
||
|
操作系統 |
WINCE 6.0 |
||
|
處理器 |
S5PV210 1GHzARM CortexTM-A8 |
||
|
圖像加速 |
2D/3D GPU |
||
|
存儲 |
DDR2內存156M,存儲（eMMC FLASH）：4G(可擴展) |
||
|
其他指標 |
|
||
|
外型尺寸 |
117×234×135mm |
||
|
工作溫度 |
-5~55℃ |
||
|
存儲溫度 |
-20~70℃ |
||
|
可選項 |
|
||
|
內置鋰電池 |
10AH |
||
|
通道擴展 |
使用GM8050-8AD模塊 |
||
|
傳感器 |
溫度，應變，壓力，加速度等 |
||
