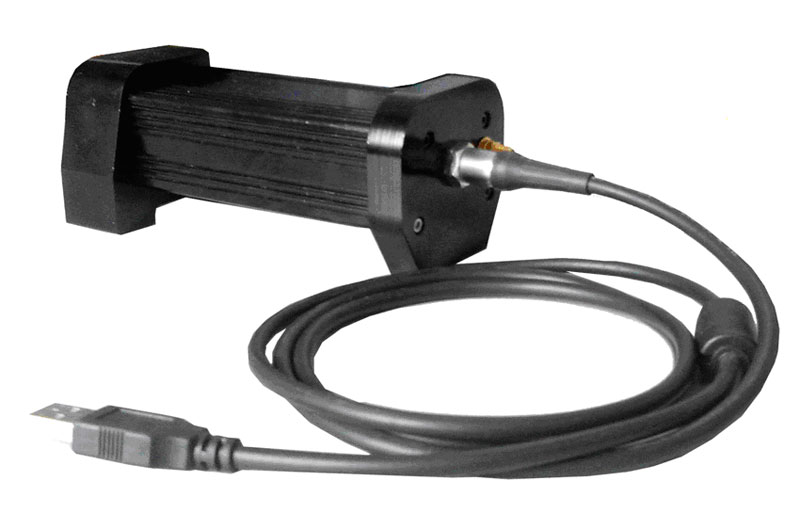

GM83006 探頭模塊

UC INSTRUMENTS GM83006

光功率計探頭模塊

概述

GM83006 光探頭模塊主要用于高精密波分復用DWDM元件，光波導光柵陣列AWG元件，平面光波導PLC元件、光放大器EDFA和其它通用的光纖的光學測量和應用，性能高超，經濟實用。

技術規格

型號	GM83006
探測器類型	單通道InGaAs
波長范圍	850 ~ 1700 nm
功率范圍	+ 7 ~ -80 dBm
光纖類型	標準單模和多模光纖，光纖核芯直徑達 62.5 um
絕對精度	+/- 4% (1200 nm ~ 1610 nm)
相對精度	< 0.02 dB 典型值
功率線性度	<= +/- 0.02 dB (1200 nm ~ 1610 nm, + 0~ -60 dBm)
回?fù)p	> 40 dB
模擬量輸出	BNC插座 0-3.7V
供電電源	+5V/100mA(最大值)
量程范圍	自動量程切換，+3~-17，-15~-40，-38~-60，-58~-80（dBm）
量程指示輸出	3線DIO，0V/3.3V
外形尺寸	70mm寬，55mm高，150mm厚
重量	0.5kg
配件	7芯電纜（一端7芯電纜，長度1.2m）
