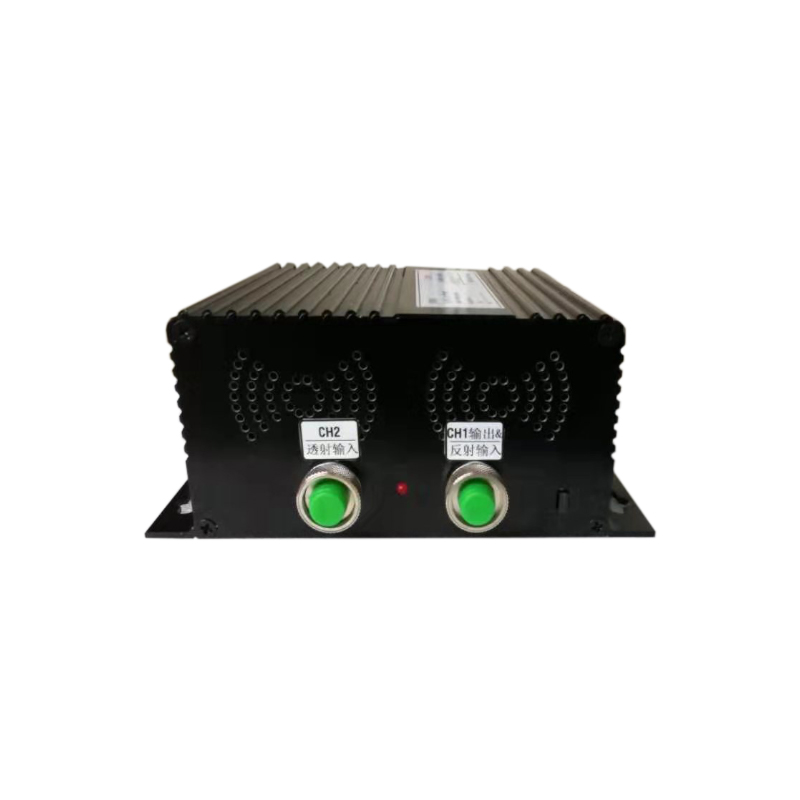

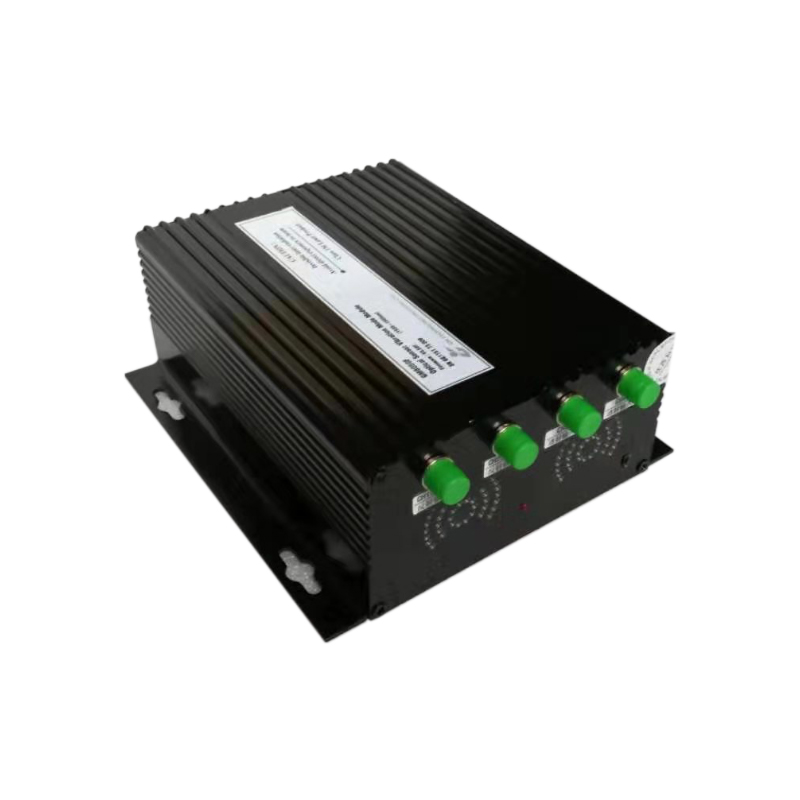

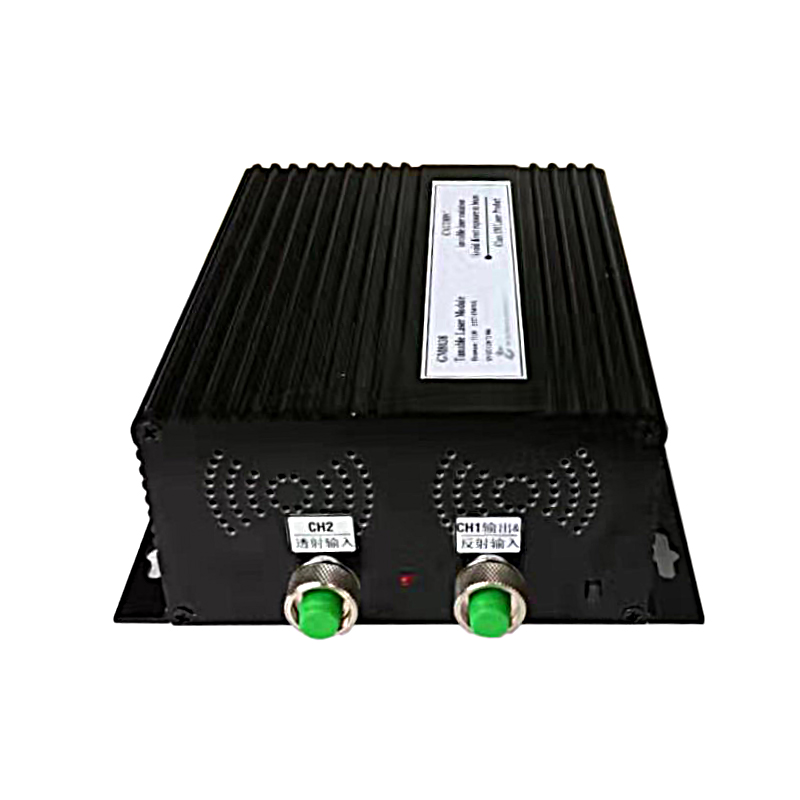

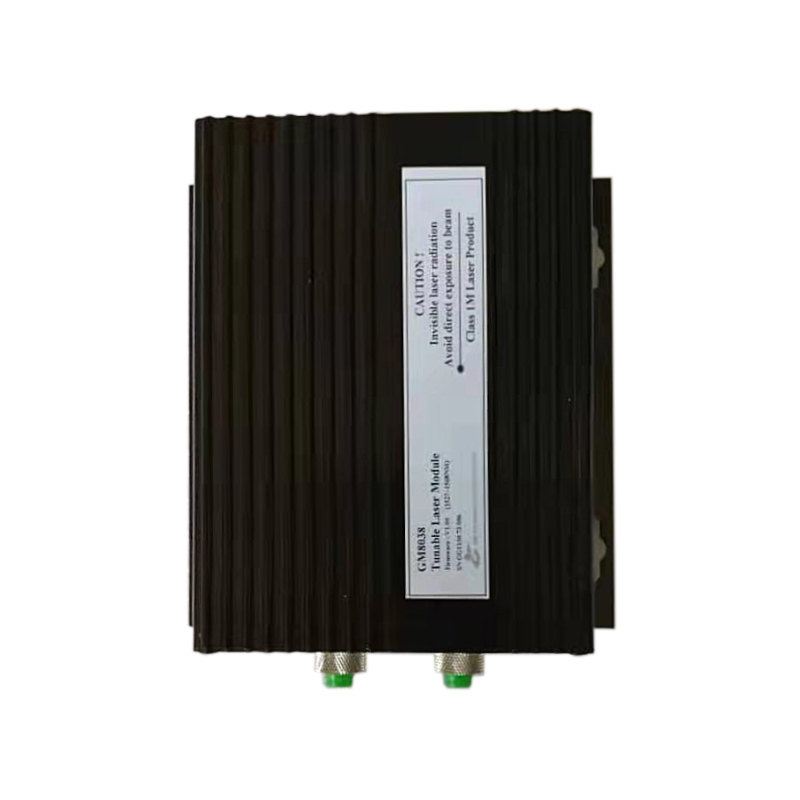

GM8038 光纖光柵解調儀
日期：2019-09-29 點擊：20597
GM8038 PC控制快速
高分辨率光纖光柵檢測分析模塊
GM8038是一款由PC機控制的多通道的快速高分辨率光纖光柵檢測分析模塊，它可與隨機配送軟件，PC機、以及外部設備組成一個布拉格光柵傳感器解調系統和高精度的光譜分析系統。該解調模塊可適用于多種類型的光柵傳感器。系統根據光柵傳感器針對不同的溫度條件所做出的反應，畫出一個清楚完整的光譜圖形，而不僅僅是只顯示出在中心波長的偏移量。
GM8038光纖布拉格光柵傳感器振動測試系統解調模塊成本低，性能高，可用于各種工程應用和民用。解調模塊由PC機控制操作，可測量高精度，大動態(tài)范圍的布拉格傳感器，也具有高精度的光譜分析能力。
GM8038采用全封閉模塊式結構，安裝方便，易于集成。
性能指標
|
產品型號 |
GM8038 |
|
光通道數量 |
1通道 |
|
內置可調諧光源波長范圍 |
1527nm ~ 1568nm |
|
內置可調諧光源輸出功率 |
≥ +10dBm (可選 +13dBm） |
|
每路可調諧光源輸出功率 |
≥0 dBm |
|
反射光檢測動態(tài)范圍 |
60 dB |
|
解調波長分辨率 |
0.1 pm |
|
解調速度（跟隨模式） |
≥20Hz (單個傳感器)
|
|
解調速度（固定模式） |
≥ 2Hz
|
|
實時輸出數據 |
波長掃描反射光頻譜 FBG傳感器中心波長、峰值 |
|
觸發(fā)信號輸出接口 |
光源波長掃描時輸出脈沖觸發(fā)信號，可控制外部擴展的多路光電轉換模塊進行FBG傳感器信號同步采集。 |
|
光通道接口 |
FC/APC適配器 |
|
通訊接口 |
RS232 |
|
供電電源 |
DC 3.3V/4A電源模塊 （特殊型號可選+7~36V電源輸入） |
|
儲存溫度 |
-10 ~ +80 ℃ |
|
工作溫度 |
-5 ~ +45 ℃ |
|
外形尺寸 |
175 x 148 x 63mm (寬高厚) |
